หน่วยส่งกำลังแบบสองทิศทางเป็นผลิตภัณฑ์ไฮดรอลิกอเนกประสงค์ที่ออกแบบมาเพื่อจ่ายกำลังไฮดรอลิกสำหรับการใช้งานที่หลากหลาย ด้านล่างนี้คือคำอธิบายโดยละเอียดของผลิตภัณฑ์นี้ รวมถึงขอบเขตการใช้งาน สถานการณ์ทั่วไป วิธีการใช้งาน พารามิเตอร์ผลิตภัณฑ์ และข้อมูลเพิ่มเติม
ขอบเขตการใช้งาน:
หน่วยส่งกำลังแบบสองทิศทางถูกนำไปใช้ในอุตสาหกรรมและการใช้งานที่หลากหลาย รวมไปถึง:
เครื่องจักรอุตสาหกรรม: ใช้ในโรงงานผลิตเพื่อการใช้งานและควบคุมอุปกรณ์
การก่อสร้าง: จ้างเครื่องจักรในการก่อสร้างสำหรับงานต่างๆ เช่น การยก การผลัก และการดึงของหนัก
ยานยนต์: บูรณาการเข้ากับระบบไฮดรอลิกสำหรับลิฟต์ เบรก และพวงมาลัย
เกษตรกรรม: ใช้ในเครื่องจักรกลการเกษตรเพื่อการทำงานต่างๆ เช่น การเอียง การยก และการวางตำแหน่ง
มารีน: ติดตั้งในอุปกรณ์เดินทะเลเพื่อควบคุมกว้าน เครน และระบบบังคับเลี้ยวด้วยไฮดรอลิก
การจัดการวัสดุ: ใช้ในระบบสายพานลำเลียง ท่าเรือบรรทุก และเครื่องอัดไฮดรอลิกสำหรับการขนส่งและการแปรรูปวัสดุ
สถานการณ์ทั่วไป:
การยก: ใช้เพื่อยกของหนักในแนวตั้ง เช่น ในลิฟต์ซ่อมยานพาหนะหรืออุปกรณ์ขนถ่ายวัสดุ
การผลักและการดึง: ใช้ในเครื่องจักรก่อสร้างสำหรับการผลักหรือดึงของหนัก เช่น ในรถปราบดินหรือรถขุด
การเอียงและการวางตำแหน่ง: ใช้ในเครื่องจักรกลการเกษตรเพื่อปรับมุมหรือตำแหน่งของอุปกรณ์ เช่น คันไถหรืออุปกรณ์เก็บเกี่ยว
การเบรกและการบังคับเลี้ยว: รวมอยู่ในระบบของยานยนต์เพื่อสร้างแรงดันไฮดรอลิกสำหรับการเบรกและการควบคุมพวงมาลัย
การแปรรูปวัสดุ: นำไปใช้ในเครื่องอัดไฮดรอลิกสำหรับการขึ้นรูป การปั๊ม หรือการขึ้นรูปวัสดุในกระบวนการผลิต
การควบคุมกว้านและเครน: ใช้ในสภาพแวดล้อมทางทะเลและอุตสาหกรรมเพื่อควบคุมกว้าน เครน และรอกสำหรับการยกและลดระดับ
วิธีการใช้งาน:
หน่วยส่งกำลังแบบสองทิศทางทำงานผ่านระบบไฮดรอลิก โดยทั่วไปประกอบด้วย:
ปั๊มไฮดรอลิก: สร้างแรงดันไฮดรอลิกโดยการแปลงกำลังทางกลเป็นการไหลของของไหล
กระบอกไฮดรอลิก: แปลงแรงดันไฮดรอลิกเป็นแรงเชิงกลเชิงเส้นสำหรับการปฏิบัติงาน
วาล์วควบคุม: ควบคุมการไหลและทิศทางของของไหลไฮดรอลิกเพื่อควบคุมการเคลื่อนที่ของแอคชูเอเตอร์ไฮดรอลิก
อ่างเก็บน้ำ: กักเก็บน้ำมันไฮดรอลิกและรับประกันการหล่อลื่นและการระบายความร้อนของส่วนประกอบไฮดรอลิกอย่างเหมาะสม
แหล่งพลังงาน: สามารถใช้ไฟฟ้า ดีเซล หรือน้ำมันเบนซิน ให้พลังงานในการขับเคลื่อนระบบไฮดรอลิก
พารามิเตอร์ผลิตภัณฑ์:
กำลังขับ: โดยทั่วไปจะวัดเป็นแรงม้า (HP) หรือกิโลวัตต์ (kW) ซึ่งระบุปริมาณกำลังทางกลที่สร้างโดยหน่วย
ระดับแรงดัน: ระบุแรงดันไฮดรอลิกสูงสุดที่หน่วยสามารถส่งได้ โดยวัดเป็นปอนด์ต่อตารางนิ้ว (psi) หรือบาร์
อัตราการไหล: ระบุปริมาตรของน้ำมันไฮดรอลิกที่หมุนเวียนโดยหน่วยต่อหน่วยเวลา วัดเป็นแกลลอนต่อนาที (GPM) หรือลิตรต่อนาที (LPM)
แรงกระบอกสูบ: สะท้อนถึงแรงสูงสุดที่กระทำโดยกระบอกไฮดรอลิก โดยทั่วไปจะวัดเป็นปอนด์ (ปอนด์) หรือนิวตัน (N)
ความจุของอ่างเก็บน้ำ: หมายถึงปริมาตรของน้ำมันไฮดรอลิกที่อ่างเก็บน้ำสามารถกักเก็บได้ วัดเป็นแกลลอนหรือลิตร
ข้อมูลเพิ่มเติม:
คุณลักษณะด้านความปลอดภัย: หน่วยส่งกำลังแบบสองทิศทางอาจมีคุณลักษณะด้านความปลอดภัย เช่น วาล์วระบายแรงดัน กลไกการหยุดฉุกเฉิน และการป้องกันแรงดันเกินเพื่อให้แน่ใจว่าการทำงานปลอดภัย
ข้อกำหนดในการบำรุงรักษา: การบำรุงรักษาเป็นประจำ รวมถึงการตรวจสอบของเหลว การเปลี่ยนตัวกรอง และการตรวจสอบส่วนประกอบ ถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนานของหน่วยจ่ายไฟ
ข้อพิจารณาด้านสิ่งแวดล้อม: การกำจัดน้ำมันไฮดรอลิกอย่างเหมาะสมและการปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อมมีความจำเป็นเพื่อลดผลกระทบต่อสิ่งแวดล้อม
โดยสรุป หน่วยกำลังแบบสองทิศทางเป็นผลิตภัณฑ์ไฮดรอลิกอเนกประสงค์ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ สำหรับการใช้งานที่หลากหลาย โดยให้กำลังไฮดรอลิกที่เชื่อถือได้ การควบคุมที่แม่นยำ และการทำงานที่มีประสิทธิภาพ การออกแบบที่แข็งแกร่ง พร้อมด้วยคุณลักษณะด้านความปลอดภัยและข้อกำหนดในการบำรุงรักษา ทำให้เป็นส่วนประกอบสำคัญในระบบไฮดรอลิกหลายระบบ

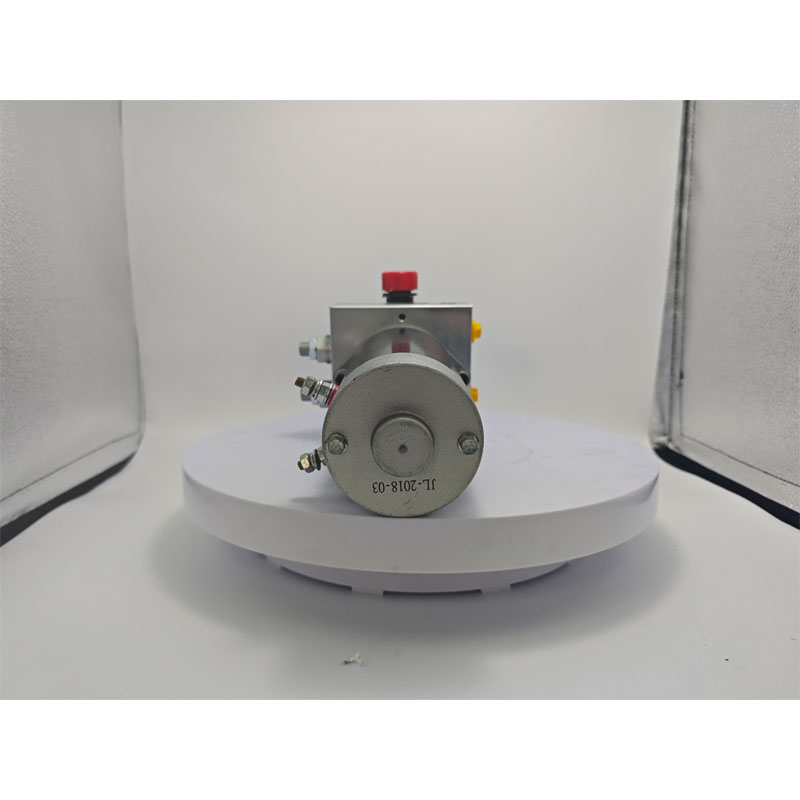

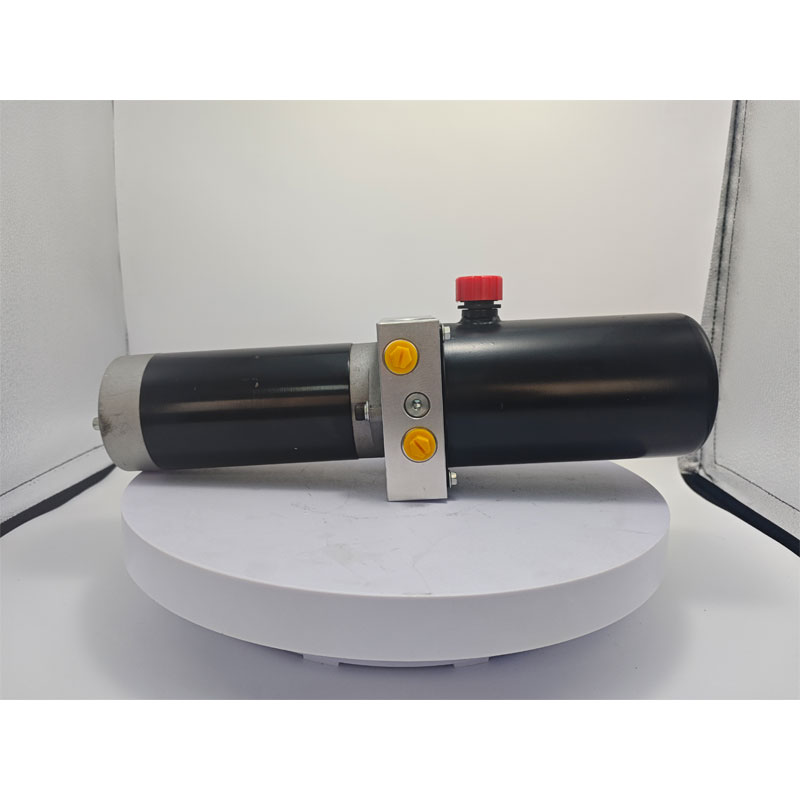

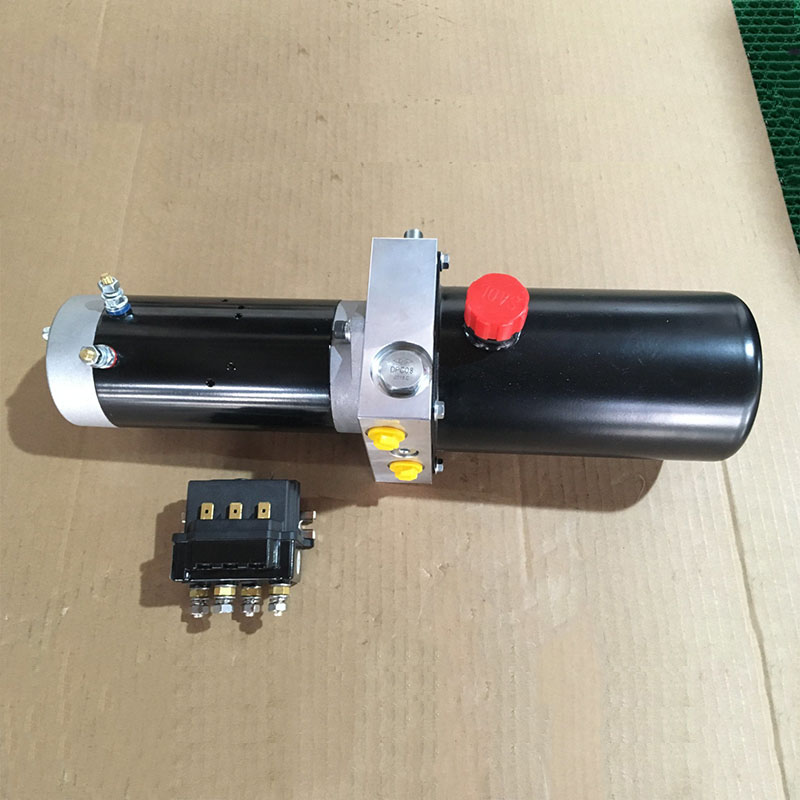

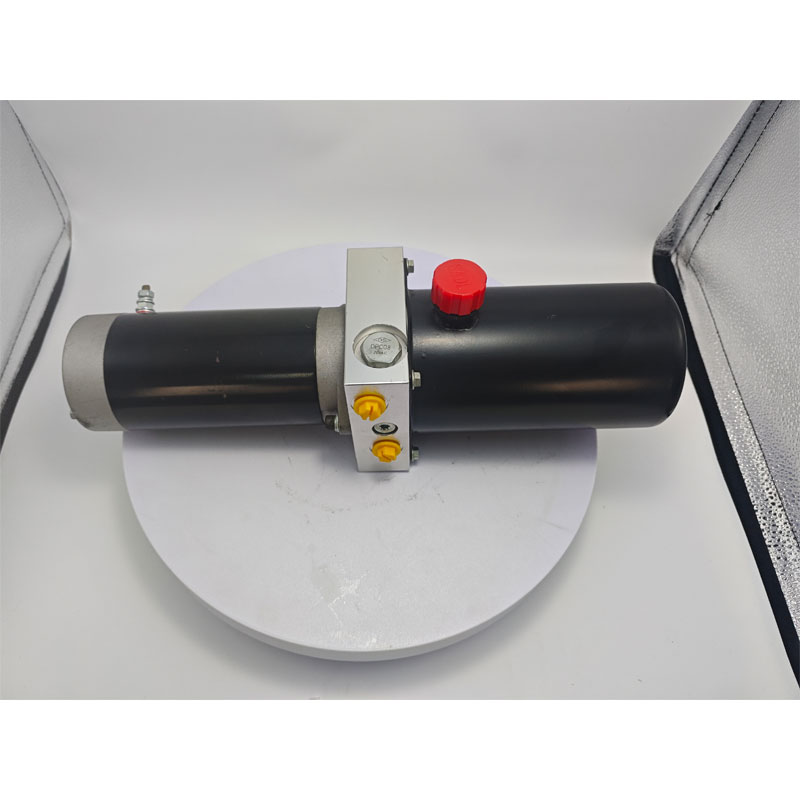

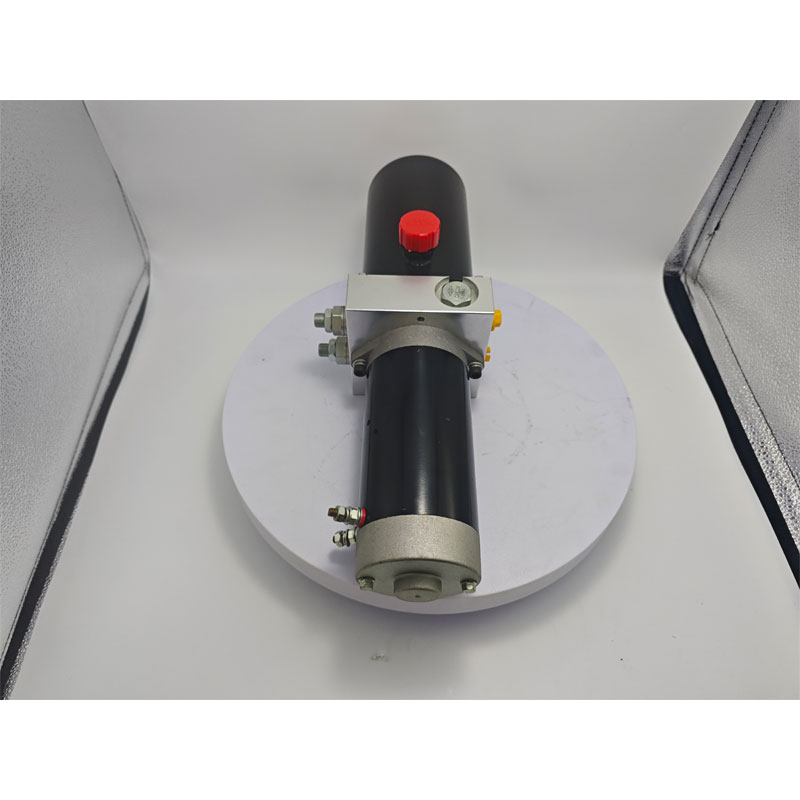

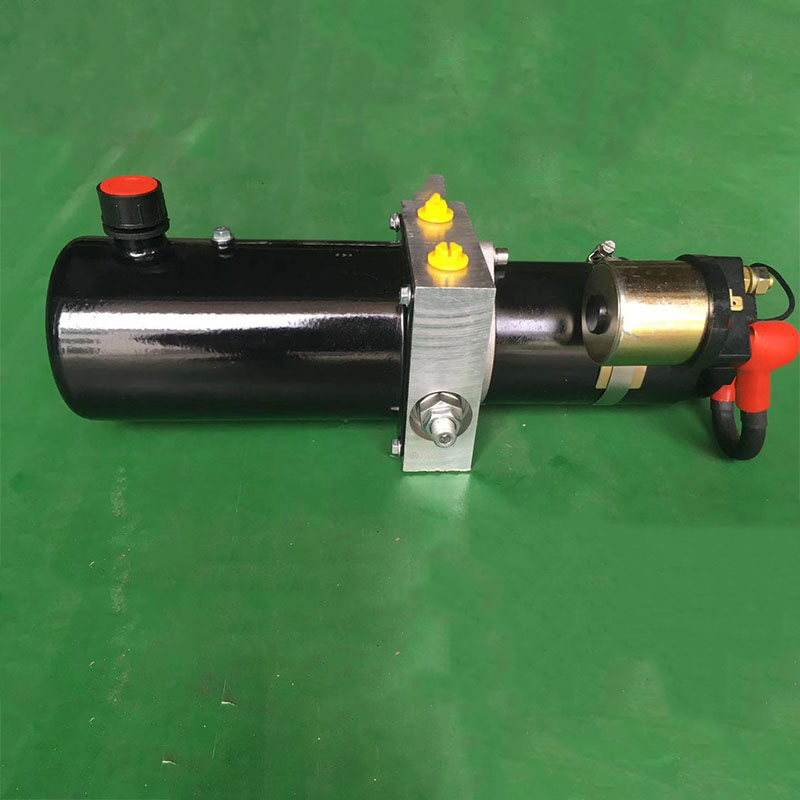

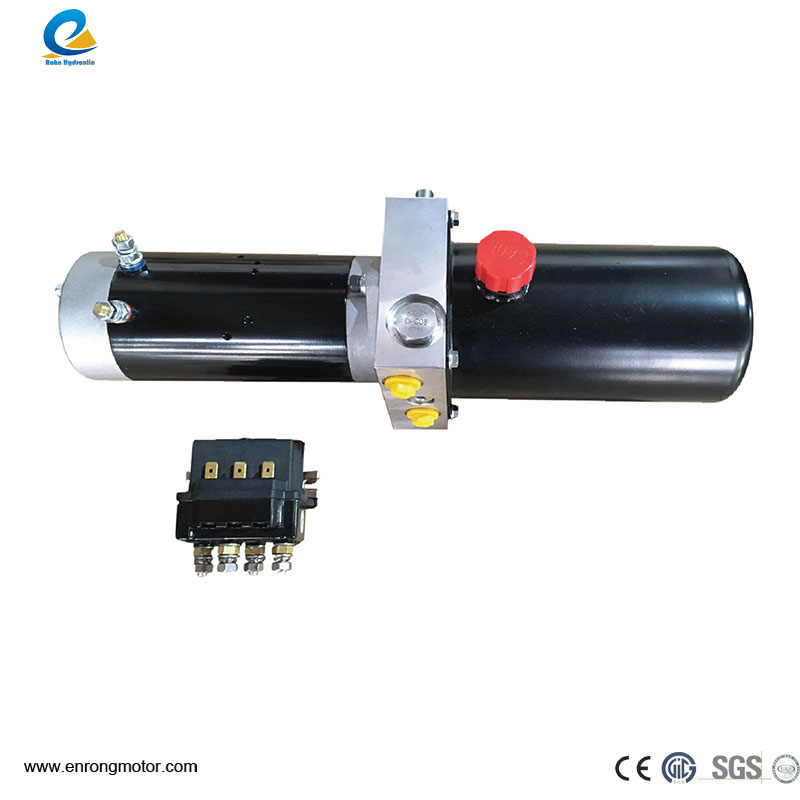

หน่วยกำลังไฮดรอลิกนี้ประกอบด้วยแบบสองทิศทาง
ปั๊มเกียร์, มอเตอร์กระแสตรง, อเนกประสงค์ในตัว
บล็อก,วาล์วไฮดรอลิก,ถังและชิ้นส่วนอื่นๆสามารถเปลี่ยนได้
ทิศทางน้ำมันไม่มีวาล์วถอยหลัง มีขนาดเล็ก
ขนาด โครงสร้างที่กะทัดรัด ประสิทธิภาพมั่นคง มีการใช้กันอย่างแพร่หลาย
ในเครื่องมือกลยานยนต์และอุปกรณ์อื่นๆ
มิติข้อมูลเค้าร่าง
วงจรไฮดรอลิกเสริม 040
ข้อมูลจำเพาะของรุ่น
| พิมพ์ | เครื่องยนต์ | ปั๊ม การกระจัด (ซีซี/รอบ) |
ถัง ความจุ (ญ) |
ความดัน (เมปาสคาล) | การติดตั้ง | ท่าเรือน้ำมัน |
| HPU1-40ABBCHHAFA(Y)A | DC12V 0.8Kw 3500รอบต่อนาที | 0.5 | 1 | 20 | แนวนอน | G1/4” (ปรับแต่ง) |
| HPU1-40BBBEHHAEB(Y)A | DC24V 0.8Kw 3500rpm | 0.75 | 1.2 | 16 | ||
| HPU1-40ACBEHHAFA(Y)A | DC12V 1.2Kw 3,200รอบต่อนาที | 0.75 | 1 | 20 | ||
| HPU1-40BCBFHHAEB(Y)A | DC24V1.2Kw 3200รอบต่อนาที | 1 | 1.2 | 16 |
หมายเหตุพิเศษ
1. สำหรับปั๊มที่มีอัตราการไหลที่แตกต่างกัน แรงดัน และกำลังมอเตอร์ โปรดตรวจสอบ
คำแนะนำในการสั่งซื้อ
2. มอเตอร์นี้ใช้ระบบการทำงานแบบช่องว่าง S2=2 ~ 4 นาที (ต่อเนื่อง
เวลาทำงาน) จึงไม่สามารถทำงานได้อย่างต่อเนื่อง
3.ก่อนติดตั้งกระบอกสูบ ท่อน้ำมัน ข้อต่อและไฮดรอลิคอื่นๆ
ส่วนประกอบต้องได้รับการทำความสะอาดและปราศจากสิ่งเจือปนใดๆ
4. ความหนืดของน้ำมันไฮดรอลิกควรอยู่ที่ 15- 68cst และควรสะอาดและ
ปราศจากสิ่งเจือปน แนะนำให้ใช้น้ำมันไฮดรอลิก HM46
5. ตรวจสอบว่ามีน้ำมันในถังน้ำมันเพียงพอทันทีหลังการ
การทำงานของระบบครั้งแรก
6. ควรเปลี่ยนน้ำมันไฮดรอลิกหลังจากใช้งาน 100 ชั่วโมงแรก
และเปลี่ยนถ่ายน้ำมันเครื่องทุกๆ 3,000 ชั่วโมงหลังจากนั้น
